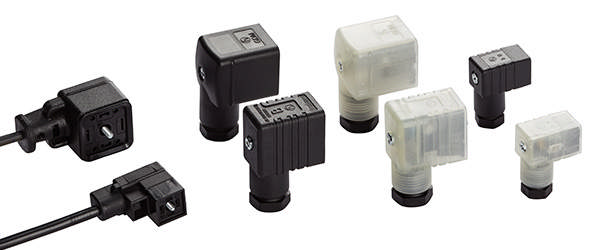

Belden Ventilsteckverbinder: Präzise Verbindungen für maximale Effizienz
Die neuen Ventilsteckverbinder von Belden bieten Ihnen eine optimale Lösung für die sichere und zuverlässige Verbindung in industriellen Anwendungen. Entwickelt für höchste Effizienz und Langlebigkeit, gewährleisten diese Steckverbinder eine präzise Steuerung Ihrer Ventile, selbst in anspruchsvollsten Umgebungen. Ob in der Automatisierungstechnik, Hydraulik oder Pneumatik – die Ventilsteckverbinder von Belden sind Ihre erste Wahl, wenn es um leistungsstarke Verbindungen geht. Entdecken Sie, wie diese innovative Technologie Ihre Betriebsprozesse optimieren kann.
Was ist ein Ventil?
Im Zusammenhang mit pneumatischen Systemen und industriellen Maschinen ist ein Ventil eine mechanische Vorrichtung, die zur Steuerung des Flusses von Flüssigkeiten oder Gasen in einem System verwendet wird. Ventile spielen eine entscheidende Rolle bei der Regelung der Bewegung, des Drucks und der Richtung von Flüssigkeiten oder Gasen und ermöglichen eine präzise Steuerung verschiedener Prozesse.
Ventilsteckverbinder
Ventilsteckverbinder beziehen sich im Allgemeinen auf Komponenten, die zur Verbindung von Ventilen mit anderen pneumatischen Geräten, wie z. B. Aktuatoren oder anderen Ventilen, innerhalb eines Systems verwendet werden.
Diese Anschlüsse gibt es in verschiedenen Formen und Grössen, je nach Anwendung und Art des verwendeten Ventils. Sie sind so konstruiert, dass sie eine sichere und leckagefreie Verbindung zwischen dem Ventil und dem Rest des pneumatischen Kreislaufs herstellen.
Bauformen von DIN-Ventilsteckverbindern.
Im Zusammenhang mit Ventilsteckern beziehen sich Form A, Form B und Form C auf verschiedene Konfigurationen oder Arten von elektrischen Verbindungen. Diese Formen sind vom Deutschen Institut für Normung (DIN) genormt und werden häufig in industriellen Anwendungen verwendet, um die Kompatibilität zwischen Steckverbindern und Komponenten zu gewährleisten.

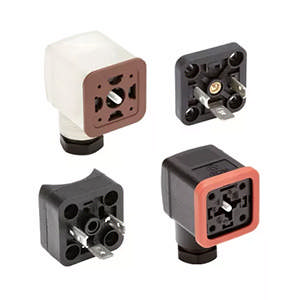

Bauform A: Grösste Ventilsteckverbinder
Ventilsteckverbinder der Form A sind an der Form des Steckerkopfes (ein Quadrat von 1 Zoll mal 1 Zoll) oder an den drei nach innen gerichteten U-förmigen Stiften zu erkennen. Die Stifte haben einen Abstand von 18 mm. Ventilsteckverbinder der Form A entsprechen der Norm EN 175301-803-A (früher als DIN 43560 bekannt) und sind in den Ausführungen 2-polig oder 3-polig + Erde erhältlich. Diese Steckverbinder wurden für den Einsatz mit Magnetventilen in hydraulischen und pneumatischen Anwendungen entwickelt, um eine sichere Stromversorgung auf wasserdichte Weise zu gewährleisten.

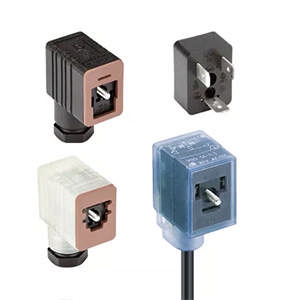

Bauform B: Mikro-Ventilsteckverbinder
Die Ventilstecker Form B entsprechen der Norm EN 175301-803-B bzw. dem Industriestandard und sind in der Ausführung 2-polig + Erdung erhältlich. Sie haben zusätzliche Hilfskontakte: 10 mm zwischen den Stiften Nr. 1 und Nr. 2 (EN) mit einem Flachkontakt und zwei nach aussen gerichteten U-förmigen Kontakten und 11 mm zwischen den Stiften Nr. 1 und Nr. 2 (Industriestandard) mit drei Flachkontakten (Industriestandard). Die rechteckige Form des Steckerkopfes ermöglicht eine platzsparende Aneinanderreihung von Steckern. Ventilsteckverbinder Form B werden an Magnetventilen in der Hydraulik, Pneumatik und im Schiffbau eingesetzt.

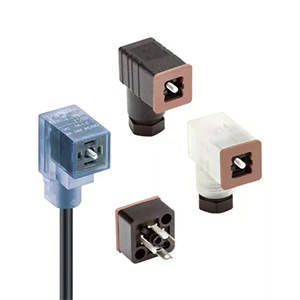

Bauform C: Sub-Mikro-Ventilstecker
Die Ventilstecker der Bauform C haben einen quadratischen Steckerkopf wie die Ventilstecker der Form A, sind aber kleiner. Sie entsprechen der Norm EN 175301-803-C bzw. dem Industriestandard und sind in den Ausführungen 2-polig oder 3-polig + Erdung erhältlich. Sie verfügen sowohl über Primär- als auch über Hilfskontakte: 8 mm Stiftabstand zwischen den Stiften Nr. 1 und Nr. 2 (EN), 9,4 mm Stiftabstand zwischen den Stiften Nr. 1 und Nr. 2 (Industriestandard). Steckverbinder der Bauform C bieten die umfangreichsten elektrischen Anschlussmöglichkeiten und werden häufig in pneumatischen Systemen eingesetzt, die sowohl eine Leistungsübertragung als auch zusätzliche Steuer- oder Überwachungsfunktionen beinhalten.
Anwendungen
Ventilsteckverbinder sind wesentliche Komponenten in pneumatischen Maschinen und ermöglichen die präzise Steuerung, Regelung und Automatisierung des Druckluftflusses für einen effizienten und zuverlässigen Betrieb. Sie erleichtern die Installation und Wartung, verhindern Leckagen und tragen zur Integrität und Sicherheit des Gesamtsystems bei.
Ihr Ruf für Spitzenleistung und Innovation sowie ihre Vielseitigkeit und Anpassungsfähigkeit haben sie zu einer bewährten Lösung für pneumatische Verbindungsanforderungen in einer Vielzahl von Branchen gemacht. Sie sind die erste Wahl, wenn es darum geht, Aktuatoren zu steuern, den Druck zu regeln oder zwischen verschiedenen pneumatischen Kreisläufen oder Funktionen umzuschalten. Sie werden häufig für Sicherheitsanwendungen wie Not-Aus-Schalter oder für speicherprogrammierbare Steuerungen (SPS) oder computergestützte Steuersysteme verwendet, um pneumatische Ventile über Ventilanschlüsse zu steuern, sowie für die Ablaufsteuerung und die Integration mit Sensoren für Rückmeldung und Steuerung.
Die Kombination aus Anpassungsfähigkeit, einfacher Installation, Zuverlässigkeit, Effizienz, Vielseitigkeit, Langlebigkeit, Wartungsfreundlichkeit und Sicherheitsmerkmalen macht Ventilstecker zur bevorzugten Wahl für den Anschluss und die Steuerung pneumatischer Komponenten in einer Vielzahl industrieller Anwendungen.
