Überauszüge

Einbaulänge: 500 mm Ausziehlänge: 700 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 350 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 550 mm, Ausziehlänge: 825 mm, Einbaulage: hochkant, Auszug horizontal, Belastung (statisch): 375 kg pro Schienenpaar, Umgebungstemperatur: -20...+80 °C, Material: Stahl weiss verzinkt und passiviert, Verriegelung: ohne

Einbaulänge: 1200 mm Ausziehlänge: 1800 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 350 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 500 mm Ausziehlänge: 500 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 900 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 600 mm Ausziehlänge: 900 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 200 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 250 mm Ausziehlänge: 380 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 50 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 300 mm Ausziehlänge: 455 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 55 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 350 mm Ausziehlänge: 525 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 55 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 400 mm Ausziehlänge: 605 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 54 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

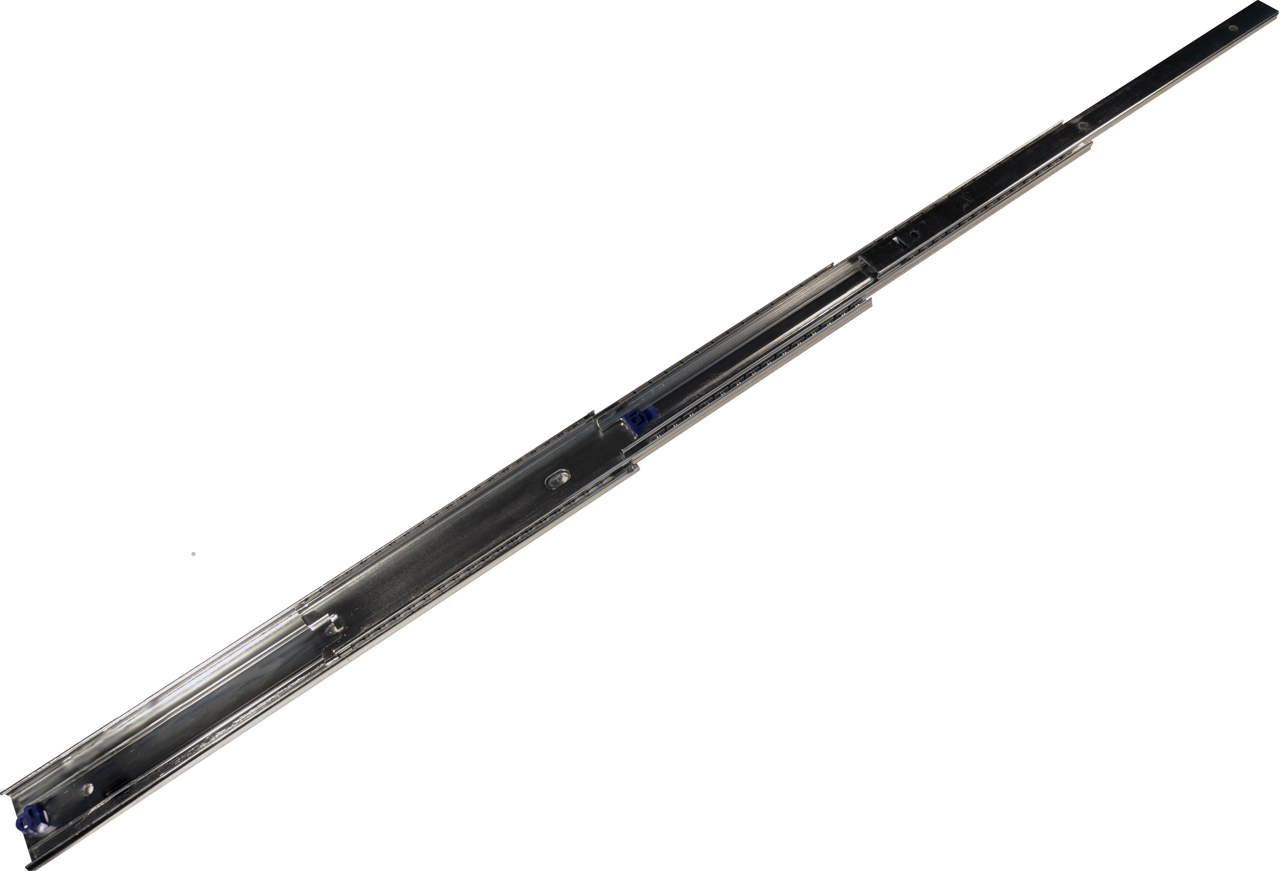

Einbaulänge: 450 mm Ausziehlänge: 675 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 53 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

Einbaulänge: 700 mm Ausziehlänge: 1050 mm Einbaulage: hochkant, Auszug horizontal Belastung (statisch): 45 kg pro Schienenpaar Umgebungstemperatur: -20...+80 °C Material: Stahl weiss verzinkt und passiviert Verriegelung: ohne

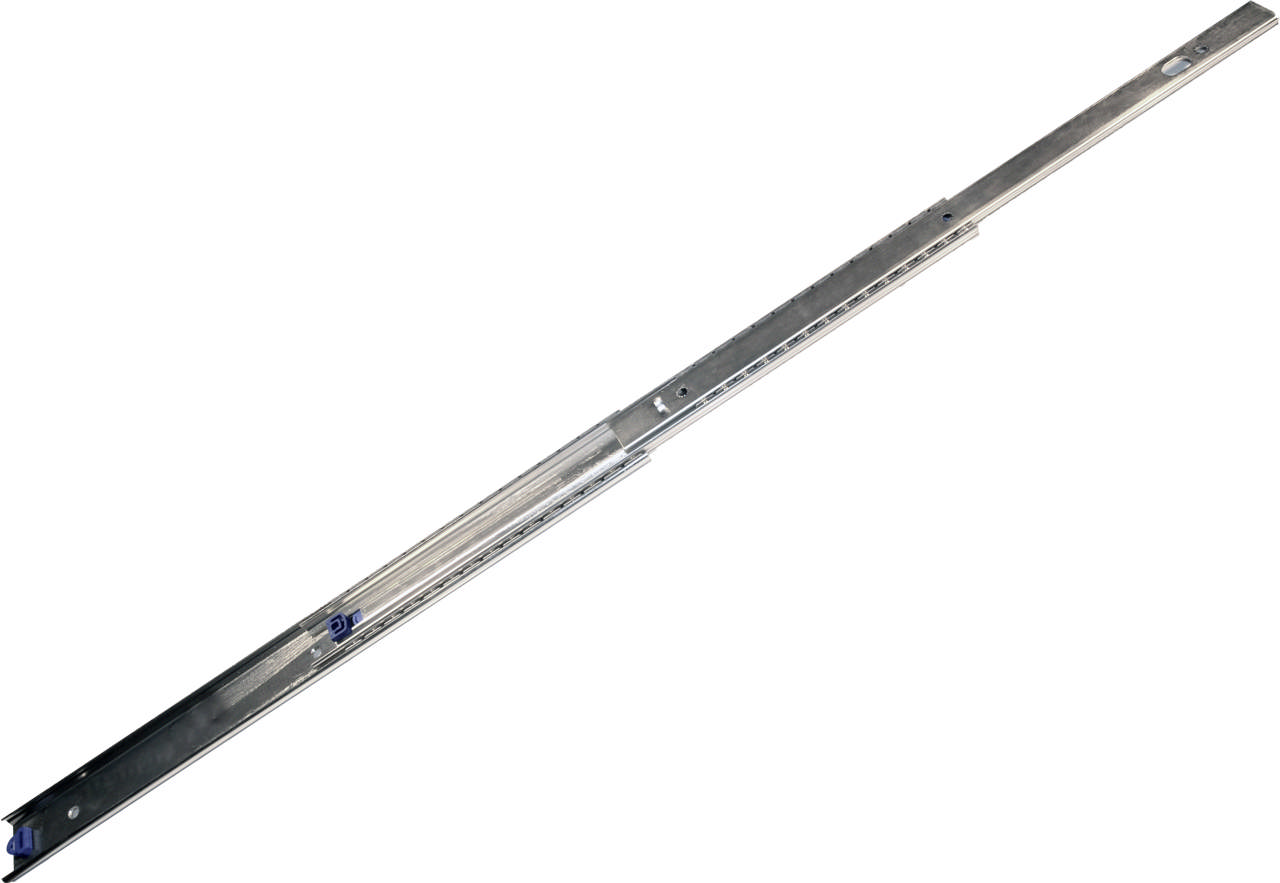

Beschreibung: Zeichnung FT 036 Einbaulänge: 750 mm Ausziehlänge: 1125 mm
