Temperatursteuerung

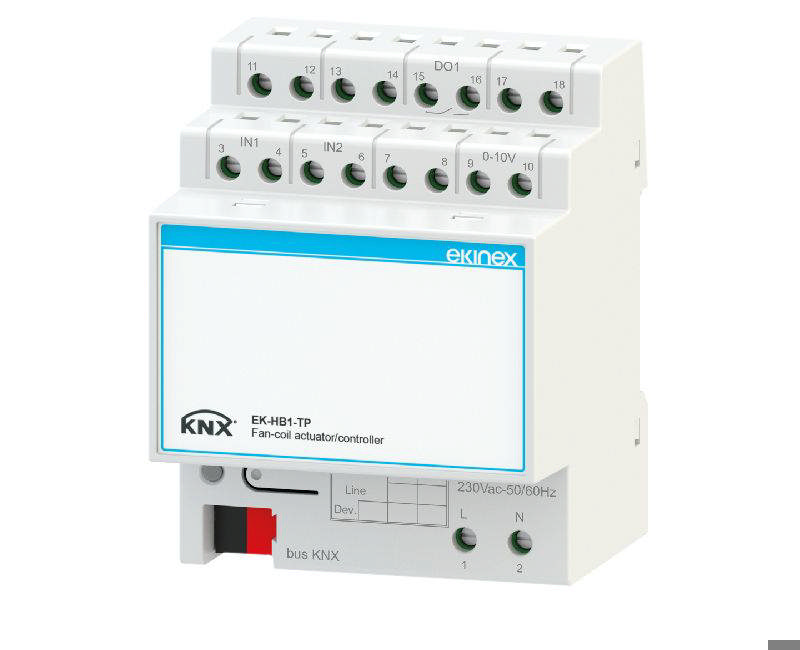

Fancoil Aktor/Regler - 0-10 V Lüftersteuerung Beschreibung: Der Stellantrieb ermöglicht die Steuerung eines Gebläse Konvektors zur Klimatisierung eines Raumes. Das Gerät kann als einfacher Aktor in Kombination mit einem KNX Raumthermostat oder als Regler/Aktor mit Temperaturwerterfassung von einem KNX Raumfühler oder von einem an einen Analogeingang angeschlossenen Fühler funktionieren. Technische Daten: Spannung (Verbrauchersteuerung): 230 Vac 50/60 Hz Spannung (elektronischer Teil): 30 Vdc über KNX-Bus Eingabe: 2 frei konfigurierbar zur Erfassung von Temperaturwerten von passiven Fühlern (NTC 10 k? bei 25 °C) oder als potentialfreie Binäreingänge. Ausgänge: 1 für bürstenlose Motorsteuerung mit 0-10 V Steuersignal 1 SPST-Relais (einpolig, einseitig auslösend) für die Antriebssteuerun ON/OFF für Ventil (in 2-Rohr-Verteilungssystemen) Funktionen: Anschluss an Buslinie über KNX-Klemme Anschluss der Eingänge, Ausgänge und der 230-Vac-Stromversorgung über Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (in Übereinstimmung mit IEC 60664-1) Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 175 g Produkt: Ekinex

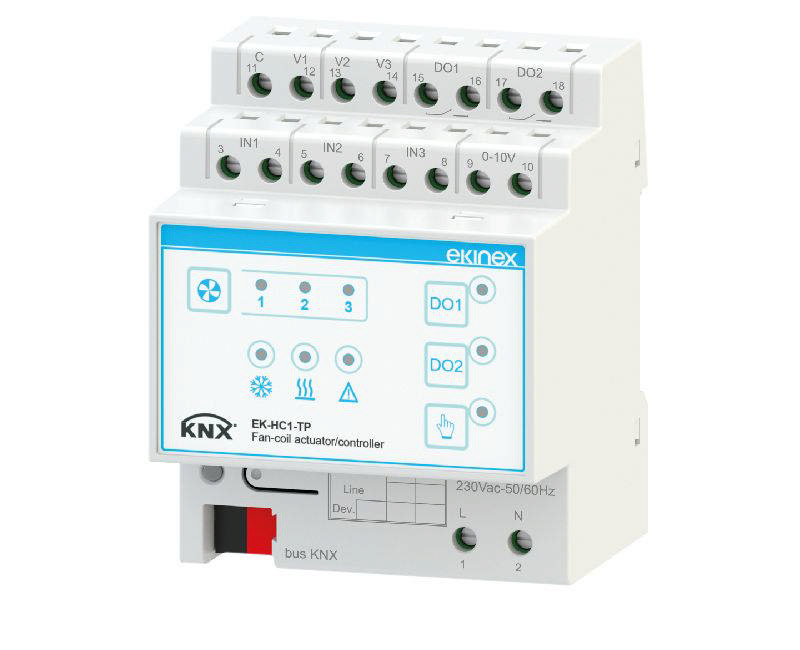

Fancoil-Aktor / -Regler - Vollversion Beschreibung: Der Stellantrieb ermöglicht die Steuerung eines Gebläse Konvektors zur Klimatisierung eines Raumes. Das Gerät kann als einfacher Aktor in Kombination mit einem KNX Raumthermostat oder als Regler/Aktor mit Temperaturwerterfassung von einem KNX Raumfühler oder von einem an einen Analogeingang angeschlossenen Fühler funktionieren. Technische Daten: Spannung (Verbrauchersteuerung): 230 Vac 50/60 Hz Spannung (elektronischer Teil): 30 Vdc über KNX-Bus Eingabe: 3 frei konfigurierbar zur Erfassung von Temperaturwerten von passiven Fühlern (NTC 10 k? bei 25 °C) oder als potentialfreie Binäreingänge. Ausgänge: 1 für bürstenlose Motorsteuerung mit 0-10 V Steuersignal 2 SPST-Relais (einpolig, einseitig auslösend) für die Antriebssteuerun 3 verriegelte Relais zur Lüftersteuerung & diskreten Geschwindigkeiten Funktionen: Anschluss an Buslinie über KNX-Klemme Anschluss der Eingänge, Ausgänge und der 230-Vac-Stromversorgung über Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (in Übereinstimmung mit IEC 60664-1) Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 175 g Produkt: Ekinex

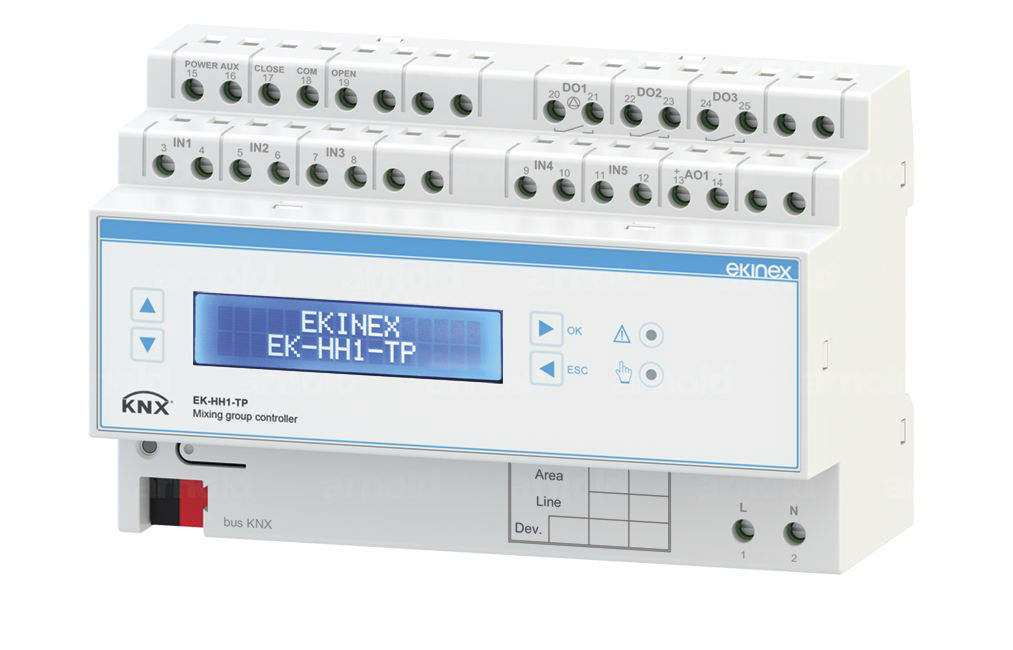

Mischgruppeaktoren Beschreibung: Der Mischantrieb ermöglicht die Steuerung einer Mischanlage durch Ansteuerung eines Stellmotors des Mischventils (3-Punkt schwimmend oder mit 0-10 V-Signal), die Steuerung einer Umwälzpumpe und die Erfassung der Vorlauf- und Rücklauftemperatur der Wärmeträgerflüssigkeit und der Temperatur der Aussenluftmasse. Technische Daten: Spannung (Verbrauchersteuerung): 230 Vac 50/60 Hz Spannung (elektronischer Teil): 30 Vdc über KNX-Bus Eingaben: 3 Analoge ausschliesslich für NTC10k? Temp.fühler bis 25°C 2 konfigurierbar als analog oder digital Ausgänge: 1 für schwimmende 3-Punkt-Servomotorsteuerung, 1 A, 250 Vac 1 für die Steuerung von Servomotoren mit 0-10 V-Signal, hochohmiger Ei 3 für zusätzliche Funktionen, Relais 10(5) A, 250 Vac Funktionen: Anschluss an Buslinie über KNX-Klemme Anschluss der Eingänge, Ausgänge und der 230-Vac-Stromversorgung über Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (in Übereinstimmung mit IEC 60664-1) Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 380 g Produkt: Ekinex

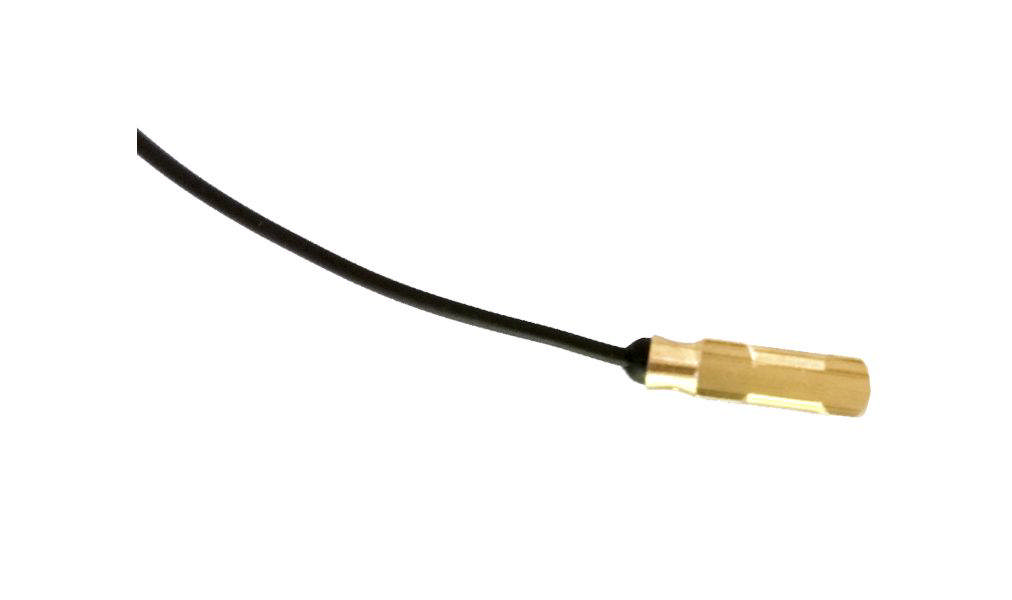

Temperatursensor für Kontaktmessung Beschreibung: Kontaktfühler mit NTC-Sensorelement zur Verwendung mit Ekinex® KNX-Geräten, die mit einem Analogeingang (oder konfigurierbar als[AI]) zur Temperaturmessung ausgestattet sind. Sensoreinheit: NTC (10 k? ±1% bei 25°C, ß = 3435 Betriebstemperatur: -40°C....+100°C Produkt: Ekinex

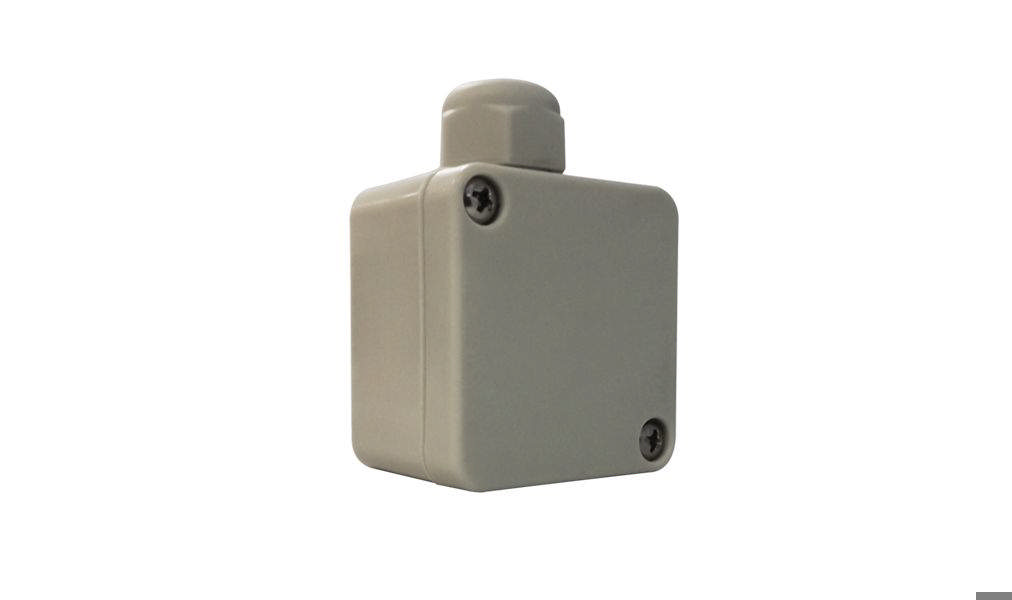

Temperaturfühler für die Aussenmontage Beschreibung: Aussenfühler mit NTC-Sensor zur Verwendung in Kombination mit Ekinex® KNX-Geräten mit Analogeingang (oder konfigurierbar als[AI]) zur Temperaturmessung. Funktionen: Sensorelement: NTC (10 k? ±1% bei 25°C, ß = 3435) Betriebstemperatur: -40°C...+100°C - relative Luftfeuchtigkeit: 0...10

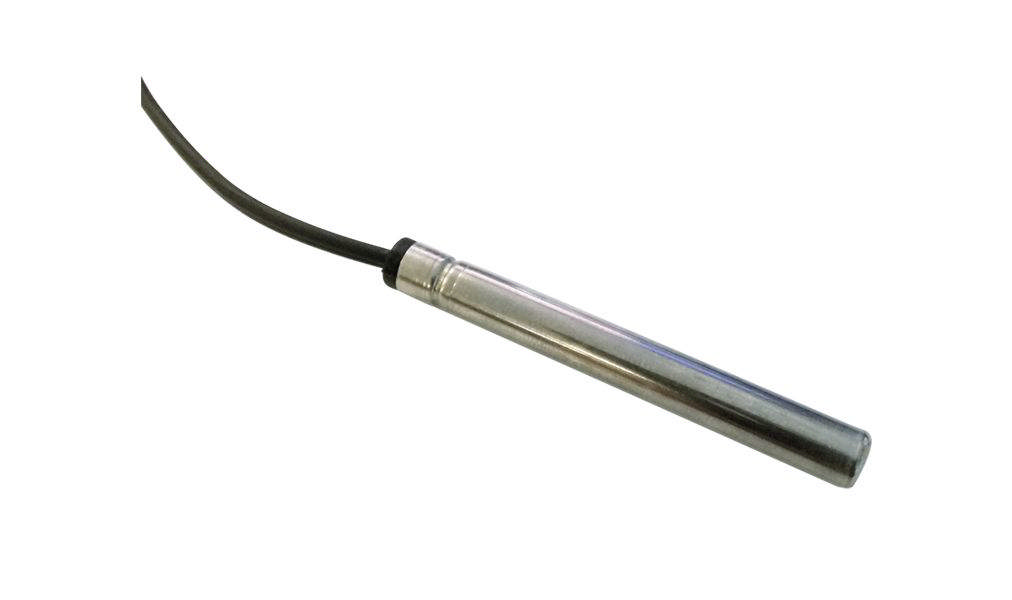

Temperaturfühler zum Eintauchen in Rohrleitungen Beschreibung: Tauchfühler mit Sensorelement vom Typ NTC zur Verwendung in Kombination mit Ekinex® KNX-Geräten, die mit einem Analogeingang (oder konfigurierbar als[AI]) zur Temperaturmessung ausgestattet sind. Funktionen: Sensorelement: NTC (10 kO ±1% bei 25°C, ß = 3435) Betriebstemperatur: -40°C...+105°C Produkt: Ekinex

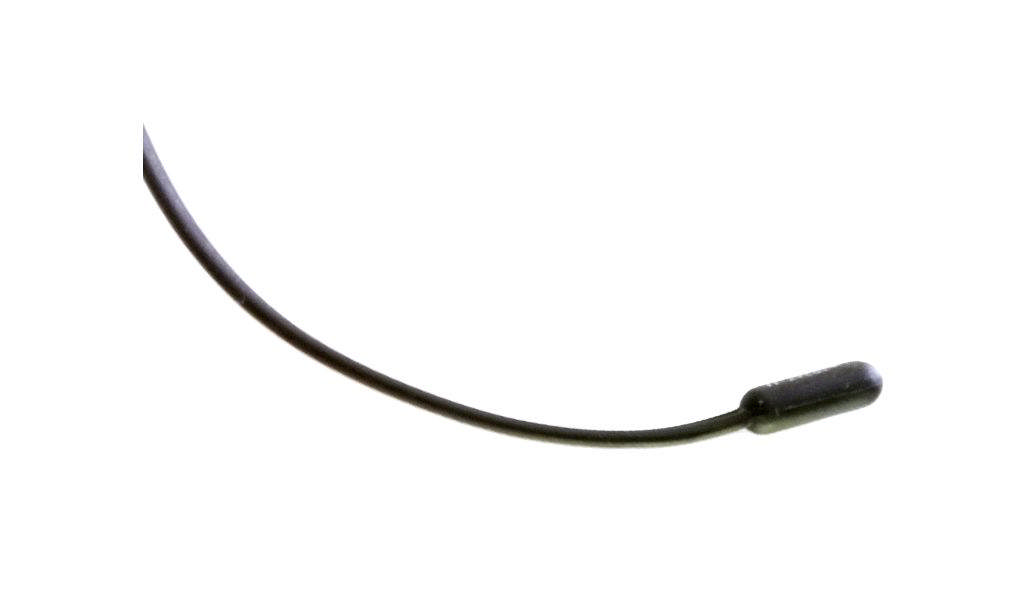

Temperatursensor für die Messung der Luftmasse Beschreibung: Luftfühler mit NTC-Sensorelement zur Verwendung in Kombination mit Ekinex® KNX-Geräten, die mit einem Analogeingang (oder konfigurierbar als[AI]) zur Messung der Temperatur ausgestattet sind. Funktionen: Sensoreinheit: NTC (10 k? ±1% bei 25°C, ß = 3435) Betriebstemperatur: -50°C....+105°C (in Luft) Produkt: Ekinex
