Artikel-Nr. 1028424
(alt: 825803)
UCD-IPT00-01024-02M0-2TW
Auf Anfrage
Available in stock

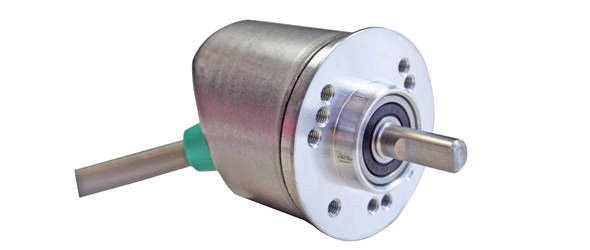

Inkrementaler Drehgeber Posital
Beschreibung
Welle 6 x 15 mm, Klemmflansch D = 40 mm
einseitig abgeflacht
Auflösung 1'024 Schritte
Versorgungsspannung 4,75...30 VDC
Ausgang RS 422 (TTL)
Signale A,/A,B,/B,Z,/Z
Kabelabgang axial/radial, 2m PVC
programmierbare Ausführung
Produkt: Posital
Technische Daten
| Anschluss | Kabel |
| Anzahl Schritte/Umdrehung | 1024 |
| Anzahl Umdrehungen [Bit] | 1 |
| Flansch-Ausführung | Vollwelle |
| Messbereich [in °] | 360 |
| Schnittstelle | RS422 (TTL) |
| Schutzart | IP65 |
| Umdrehung | Singleturn |
Downloads
| Name | Download | File type | |
|---|---|---|---|
|
|
Datenblatt UCD-IPT00-01024-02M0-2TW | 319 KB |
