Versions à bride pour le montage sur panneau
de Lumberg Automation
Les connecteurs M12 ou M8 normaux sont généralement fixés aux câbles et servent de connexions enfichables entre les appareils. Ils sont flexibles et peuvent facilement être utilisés à différents endroits, ce qui est idéal pour les connexions mobiles ou temporaires. Pour les applications nécessitant une haute densité de connexions et où l'espace est limité, les alternatives pour les installations fixes sont idéales, comme dans les commandes industrielles et les machines.
Versions à bride pour le montage sur panneau
Les versions à bride des connecteurs M8 et M12 sont des versions spéciales des connecteurs circulaires conçues pour le montage sur panneau. Ces connecteurs sont solidement fixés à une surface, comme un boîtier ou un panneau, à travers une ouverture dans le mur, puis fixés par l'arrière, souvent à l'aide d'un contre-écrou.
Avantages du montage fixe
Grâce à leur montage fixe, les connecteurs à bride offrent une grande stabilité mécanique et sont moins sensibles aux vibrations et aux chocs. Comme le connecteur est monté par l'arrière, l'avant du panneau reste libre de tout élément de fixation, ce qui permet une installation plus propre et plus compacte. Ce type de montage permet un câblage compact et ordonné, car il peut être intégré directement dans le panneau. Le montage sur panneau arrière offre une protection supplémentaire pour la connexion, car le connecteur et les éléments de fixation sont cachés derrière le panneau et sont donc moins susceptibles d'être endommagés mécaniquement. De nombreux connecteurs à bride sont certifiés IP67 ou IP68 et offrent ainsi une protection contre la poussière et l'eau. L'installation fixe facilite l'accès et l'entretien des connexions, ce qui est particulièrement avantageux dans les applications industrielles.
Domaine d'application
Le montage sur paroi arrière avec des connecteurs à bride offre des avantages considérables dans différents domaines. Dans la technique d'automatisation, par exemple dans les systèmes de commande et les armoires électriques, une grande stabilité mécanique et une protection contre les influences environnementales sont nécessaires. De même, les applications dans la technique d'entraînement, comme les servomoteurs et autres appareils d'entraînement soumis à de fortes vibrations et à des contraintes mécaniques, profitent de la construction robuste. Les connecteurs à bride sont également idéaux dans la construction de boîtiers et d'appareils, où la protection contre la poussière et l'humidité est essentielle.
En comparaison, les connecteurs encastrables sont souvent utilisés dans les applications qui nécessitent une connexion rapide et simple, comme les capteurs et les actionneurs. Ils sont également avantageux dans les lignes de montage et de production, où la facilité d'entretien et le remplacement rapide des connecteurs sont importants. En outre, les connecteurs encastrables sont appréciés dans les modules décentralisés, comme les appareils de commande, car ils permettent un câblage compact et ordonné.
Comme les versions à bride sont utilisées dans les applications les plus diverses, Belden propose des variantes pour les connecteurs de données, de puissance, de capteurs et d'actionneurs.
Connecteur de données

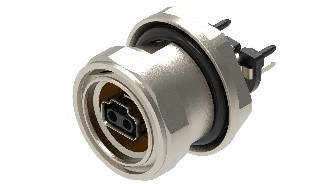

Variantes SPE M12 : Connecteurs Single Pair Ethernet (SPE) - HK2H6S-2M-GS/11,3 L
- Type : Connecteur M12 Single Pair Ethernet (SPE)
- Montage : montage sur paroi arrière avec vis
- Contact : 2 pôles, femelle, version droite
- Degré de protection : IP65, IP67
- Matériau : filetage plaqué nickel
- Température de fonctionnement : -40°C à +85°C
- Taux de transfert : jusqu'à 10 Gbit/s
- Tension : 50 V AC / 60 V DC
- Courant : 4 A
- Normes : IEC 63171-6, IEEE 802.3bu, IEEE 802.3cg
Caractéristiques spéciales :
- Blindage : Entièrement blindé pour une haute qualité de transmission des données.
- Cycles de correspondance : ≥ 1000
- Domaine d'application : Idéal pour les applications industrielles avec des exigences élevées en matière de fiabilité et de robustesse
Connecteur de données
Food & Beverage Connectors - 0986 EFC 152
- Type : Prise de données Fast Ethernet Cat5e
- Montage : montage sur paroi arrière
- Contact : 4 pôles, femelle, codage D
- Degré de protection : IP65, IP67
- Matériau : boîtier gris métallique
- Température de fonctionnement : -25°C à +85°C
- Tension : 50 V AC / 60 V DC
- Courant : 4 A
Caractéristiques spéciales :
- Taux de transfert des données : Fast Ethernet Cat5e
- Type de connexion : contacts imprimés du côté de la connexion
- Cycles de correspondance : ≤ 100
- Résistance des contacts : ≤ 10 mOhms
- Résistance d'isolement : > 10^9 Ohm
Connecteur de données
Food & Beverage Connectors - RKHS 4D-342 CN
- Type : Prise de données Fast Ethernet Cat5e
- Montage : montage sur paroi arrière
- Contact : 4 pôles, femelle, codage D
- Degré de protection : IP65, IP67
- Matériau : boîtier métallique
- Température de fonctionnement : -25°C à +85°C
- Tension : 50 V AC / 60 V DC
- Courant : 4 A
Caractéristiques spéciales :
- Taux de transfert des données : Fast Ethernet Cat5e
- Câble : Câble vert PUR, 4 fils, 0,34 mm².
- Blindage : Blindé pour une haute qualité de transmission de données
- Cycles de correspondance : ≤ 100
- Résistance de contact : ≤ 10 mOhms
- Résistance d'isolement : > 10^8 Ohm
Connecteurs de puissance

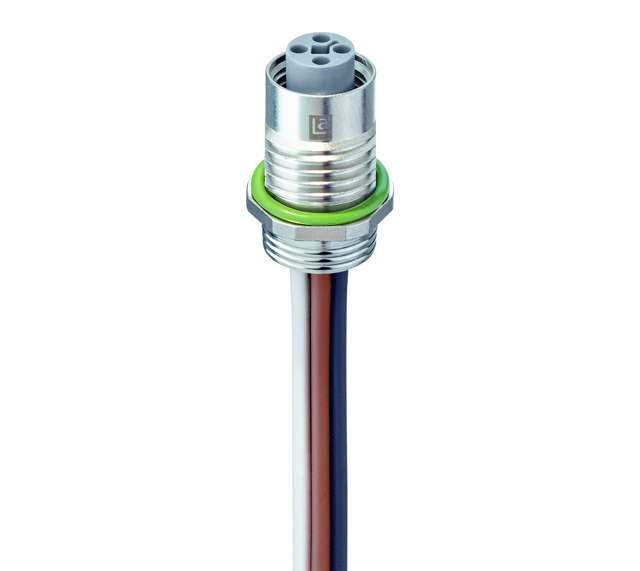

Power Connectors - RKH6U 4T-033
- Type : Connecteur d'alimentation M12
- Montage : montage sur paroi arrière
- Contact : 4 pôles, femelle, codé en T
- Degré de protection : IP65, IP67
- Matériau : boîtier argenté
- Température de fonctionnement : -40°C à +125°C
- Tension : 50 V AC / 60 V DC
- Courant : 16 A
Caractéristiques spéciales :
- Blindage : Non blindé
- Cycles de contact : ≤ 100
- Résistance de contact : ≤ 10 mOhms
- Résistance d'isolement : > 10^9 Ohm
- Normes : IEC 61076-2-111
Connecteurs de puissance

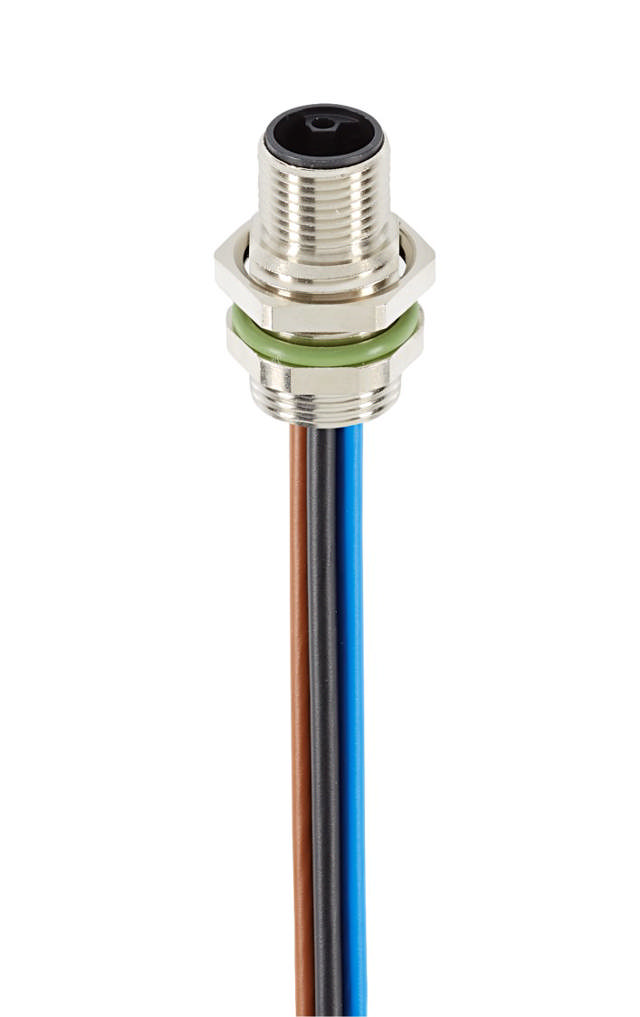

Power Connectors - RSH6S 4L-034
- Type : Connecteur d'alimentation M12
- Montage : montage sur paroi arrière
- Contact : 4 pôles (4+FE), mâle, version droite
- Degré de protection : IP65, IP67
- Matériau : boîtier en cuivre nickelé, contacts en cuivre doré
- Température de fonctionnement : -40°C à +125°C
- Tension : 50 V AC / 60 V DC
- Courant : 16 A
- Normes : IEC 61076-2-111
Caractéristiques spéciales :
- Blindage : Entièrement blindé pour une haute qualité de transmission des données.
- Cycles de matage : ≥ 1000
- Domaine d'application : Idéal pour les applications industrielles avec des exigences élevées en matière de fiabilité et de robustesse
Connecteur pour actionneur de capteur
Food & Beverage Connectors - RSHS 4D-342 CN
Le RSHS 4D-342 CN est un exemple de connecteur à bride de Lumberg Automation. Ce connecteur M12 est conçu pour le montage sur paroi arrière et offre les caractéristiques suivantes
- Nombre de pôles : 4 pôles, codage D
- Montage : montage sur paroi arrière avec verrouillage à vis
- Indice de protection : IP67, ce qui signifie que le connecteur est étanche à la poussière et protégé contre l'immersion temporaire.
- Matériau : boîtier en cuivre nickelé (CuZn), contacts en cuivre doré (Cu/Au)
- Température de fonctionnement : -25°C à +85°C
- Taux de transfert des données : Fast Ethernet Cat5e
- Câble : câble PUR, 4 fils, 0,34 mm².
Caractéristiques particulières :
- Blindage : Non blindé
- Cycles de correspondance : ≤ 100
- Résistance de contact : ≤ 10 mOhms
- Résistance d'isolement : > 10^9 Ohm
- Normes : IEC 61076-2-111
