Appareils système

Linien-/Bereichskoppler Beschreibung: Linienkoppler zur Verbindung einer Nebenlinie mit einer Hauptlinie Technische Daten: Spannungsversorgung: 30 Vdc über KNX-Bus Stromaufnahme (von der Hauptbusleitung): ca. 10 mA Funktionsweise: Unterdrückung der Gerätekonfiguration auf der Nebenleitung Aktivieren oder Deaktivieren der Filterung von Gruppennachrichten Unterdrückung von gerätebezogenen Meldungen Verfolgung des Verkehrs auf der Nebenstrecke Verringerung der Anzahl der erneuten Übertragungen Lieferumfang: Zum Lieferumfang gehören zwei Terminals für den Anschluss an Buslinien Merkmale: Programmiertaste und LED auf der Vorderseite LED zur Statusanzeige der Busleitungen Taste zum Aktivieren von Sonderfunktionen Anschluss an Buslinien über KNX-Klemmen Montage: 35mm Profilschiene (nach EN 60715) Schutzart: IP20 Produkt: Ekinex

USB/KNX Schnittstelle Beschreibung: USB-Schnittstelle realisiert eine direkte bidirektionale Datenverbindu zwischen einem PC oder Laptop und einem KNX-Bussystem Technische Daten: Busseitige Spannungsversorgung: 30 Vdc, Stromaufnahme max. 10 mA PC-seitige Spannungsversorgung: über USB, Stromaufnahme max. 20 mA Lieferumfang: Ein Terminal für den Anschluss an die Buslinie ist im Lieferumfang ent Merkmale: Signal-LEDs für Datenübertragung auf USB und KNX-Bus-Status Anschluss an PC über USB-Stecker Typ B Anschluss an Buslinie über KNX-Klemme Montage: 35mm Profilschiene (nach EN 60715) Schutzart: IP20 Produkt: Ekinex

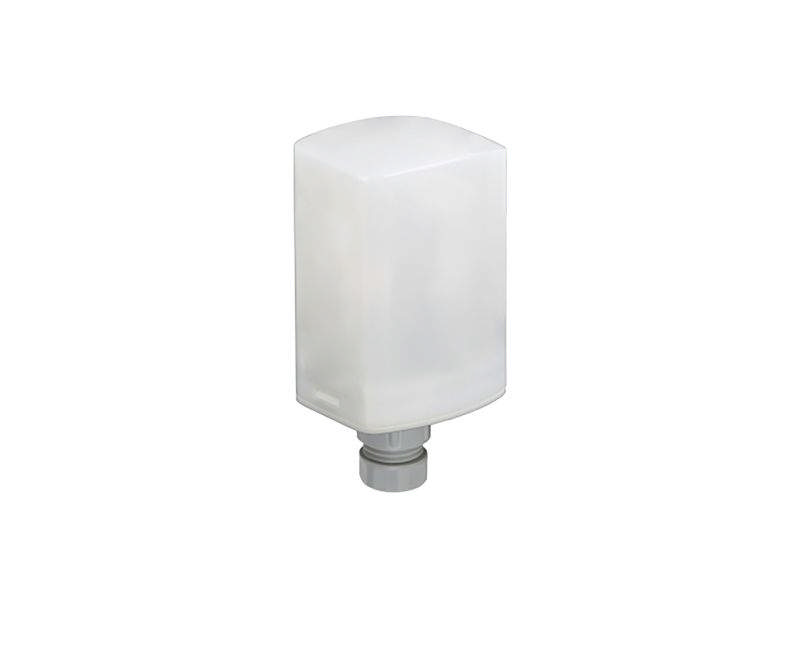

GPS Modul für digitale Zeit-/Astronomische Schaltuhr Beschreibung: GPS-Modul, das in der Lage ist, Datums-, Zeit- und geographische Koordinateninformationen von den Satelliten des Weltraumpositionierungssystems (GPS) zur Verwendung in Kombination mit der digitalen Zeit- und Lebensmittelschaltung EK-TM1-TP zu erfassen. Funktionen: Stromversorgung: 12 Vdc (-20% ÷ +20%) Absorption: 30 mA max (bei Empfang von GPS), Wand- oder Masteinbau Betriebstemperatur: 0 ÷ +50 °C, Lagertemperatur: -10 ÷ +60 °C Luftfeuchtigkeit: 20 ÷ 90% nicht kondensierend Wippe zum erzwungenen Senden von Daten auf der RS485-Leitung an die angeschlossenen Geräte Rot / grün / orange LED zur Signalisierung des Gerätestatus Produkt: Ekinex

IP-Schnittstelle gesichert Beschreibung: Die IP-Schnittstelle realisiert eine bidirektionale Datenverbindung z wischen einem PC oder Laptop und einem KNX-Bussystem über ein LAN-Netzwerk. Die IP-Schnittstelle unterstützt das Tunneling-Protokoll und ermöglicht die Adressierung, Parametrierung, Visualisierung, Protokollierung und Diagnose von KNX-Busgeräten über d Technische Daten: Spannungsversorgung über KNX-Bus (21-30 Vdc) Stromaufnahme 20 mA vom KNX-Bus Bis zu 8 KNXnet/IP Verbindungen gleichzeitig Betriebstemperatur: - 5 ... + 45°C Relative Luftfeuchtigkeit: 5-93% nicht kondensierend Funktionen: Programmiertaste und LED auf der Frontplatte LEDs zur Status- und Datenverkehrssignalisierung auf Busleitung und Ethernet-Netzwerk Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) KNX Linien-/Bereichskoppler-Funktionalität Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 1 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 385 g Produkt: Ekinex

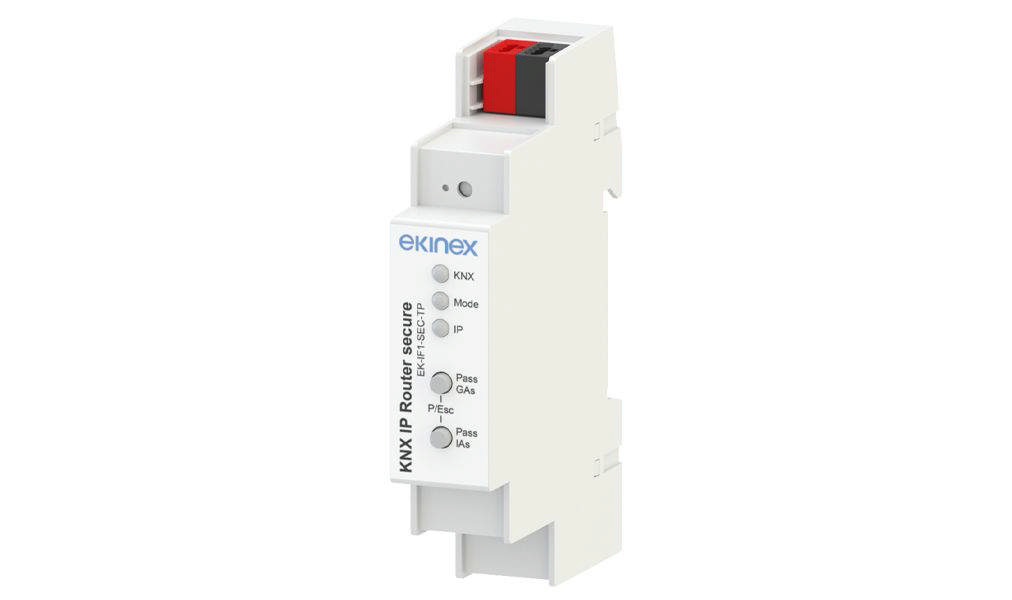

Router IP sicher Beschreibung: Die IP-Router realisiert eine bidirektionale Datenverbindung z wischen einem PC oder Laptop und einem KNX-Bussystem über ein LAN-Netzwerk. Die IP-Schnittstelle unterstützt das Tunneling-Protokoll und ermöglicht die Adressierung, Parametrierung, Visualisierung, Protokollierung und Diagnose von KNX-Busgeräten über d Technische Daten: Spannungsversorgung über KNX-Bus (21-30 Vdc) Stromaufnahme 20 mA vom KNX-Bus Bis zu 8 KNXnet/IP Verbindungen gleichzeitig Betriebstemperatur: - 5 ... + 45°C Relative Luftfeuchtigkeit: 5-93% nicht kondensierend Funktionen: Programmiertaste und LED auf der Frontplatte LEDs zur Status- und Datenverkehrssignalisierung auf Busleitung und Ethernet-Netzwerk Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) KNX Linien-/Bereichskoppler-Funktionalität Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 1 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 385 g Produkt: Ekinex

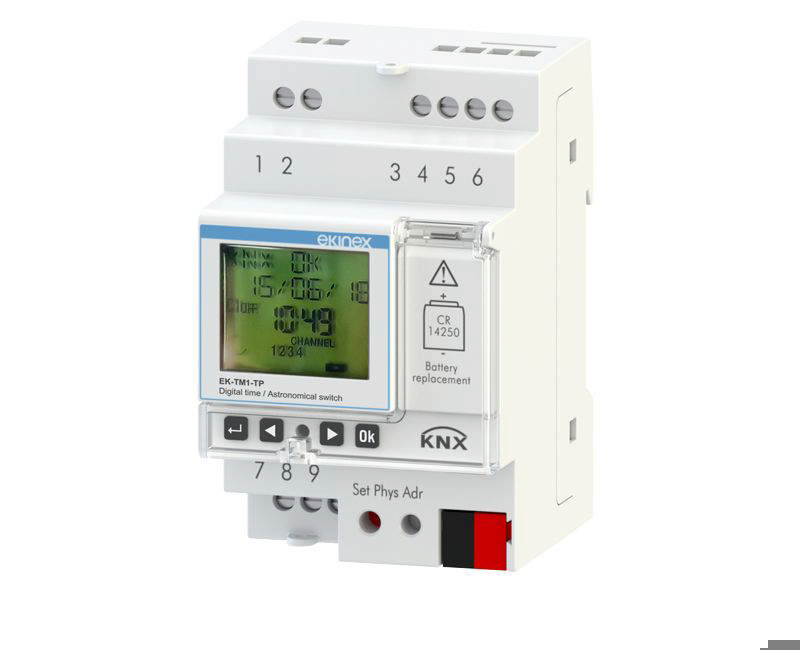

Digitale Zeitschaltuhr/astronomische Schaltstelle Beschreibung: Die elektronische Digitaluhr ist ein KNX-Gerät zur zeitgesteuerten Verwaltung von elektrischen Verbrauchern. Sie ermöglicht eine stündliche (Periodizität: täglich, wöchentlich oder jährlich) oder astronomische Programmierung. Technische Daten: Leistungsaufnahme 7 VA (2,6 W) Versorgungsspannung: 115 bis 230 Vac (-15% bis +10%) 50/60 Hz 1 monostabiles Umschaltrelais 16(10) A bei 250 Vac Funktionen: Programmierauflösung 1 Minute, Passwortsperrbare Tastatur LCD-Display mit Hintergrundbeleuchtung (nur bei Netzversorgung aktiv) 450 speicherbare Programme (900 Ereignisse), verteilt auf 9 Kanäle Programme Ein/Aus, Impuls, Urlaub, Zufall, Nacht (astronomisch) Täglich/wöchentlich/monatlich/jährlich + astronomische Programmierung Aktionsart 1B, Anschluss an Buslinie über KNX-Klemme Automatische Aktualisierung der Sommerzeit (konfigurierbar) Ausgang und GPS-Modul über Schraubklemmen Verstärkte Isolierung zwischen zugänglichen Teilen (Frontplatte) und allen anderen Anschlüssen Gerät mit 3 modularen Einheiten (1 UM = 18 mm) Schutzart: IP 20 (Gerät installiert) Montage: 35mm Profilschiene (nach EN 60715) Produkt: Ekinex
